Quemadores

CARACTERISTICAS:
Cañon: 9” , Diámetro 4”,
Capacidad de 60000 a 400000 BTU/HR

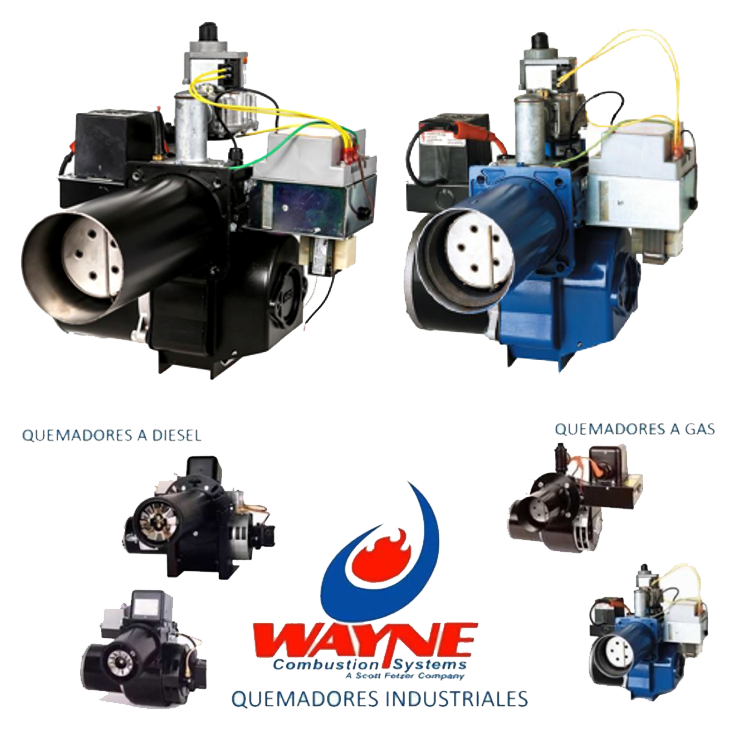

WAYNE
Modelo HSG400
Automático y totalmente equipado.
Motor 1/7 HP 240V/60Hz.

USOS
En hornos.
Calentadores de agua.
Incineradores.
Calderas.

DESCRIPCION
Rango de 400,000 BTU/Hr a 1’100,000 BTU/Hr

MODELO

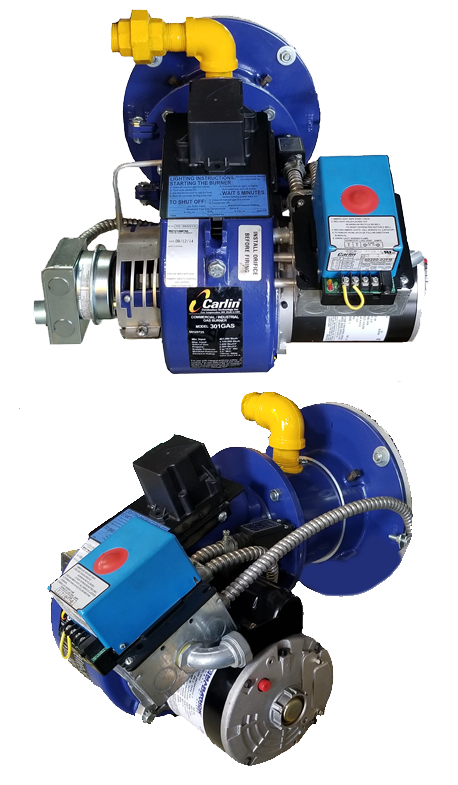

Quemador a gas modelo 301
Automático y totalmente equipado.
Motor 1/6 HP, 115 Volt.
Presión 14” columnas de agua.

USOS
En hornos.
Calentadores de agua.
Incineradores.
Calderas

DESCRIPCIÓN
Rango de 0.5-3.00 GAL/H

MODELO

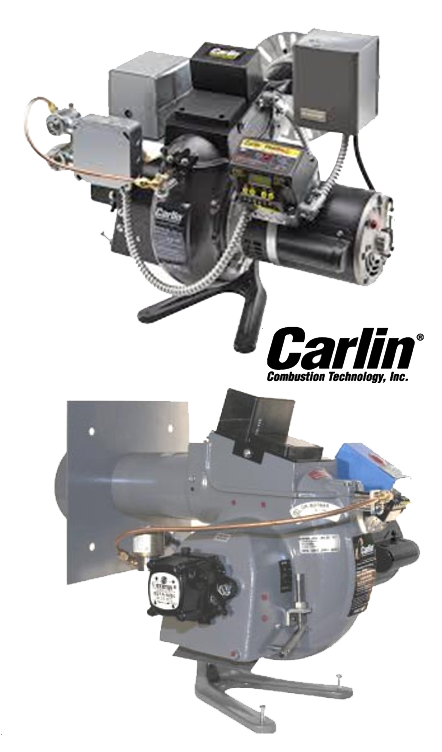

Quemador de Petróleo Diésel 99FRD-OIL
Automático y totalmente equipado.
Motor 1/6 HP, 115 Volt. Y  220 Volt
Presión 14” columnas de agua.

USOS
En hornos.
Calentadores de agua.
Incineradores.
Calderas

DESCRIPCIÓN
Rango de 6.00 -13.20 GAL/H

MODELO
Quemador de Petróleo Diésel 601
Automático y totalmente equipado.
Motor 1/2 HP, 220 Volt
Longitud del Cañón 12”.

USOS
En hornos.
Calentadores de agua.
Incineradores.
Calderas

TIPO C

DESCRIPCIÓN
El Quemador de combustible dual POWER FLAME Modelo CGO presenta un diseño de vanguardia óptimo para una máxima eficiencia de combustión y confiabilidad operativa. Estos sistemas de combustión empaquetados dispararán todo tipo de combustibles gaseosos, así como combustibles líquidos destilados del n. ° 2 o similares.

El cabezal de disparo de retención de la llama incorpora un único conjunto de atomización a presión de boquilla para combustibles líquidos y un quemador multipuerto de mezcla de boquilla para combustibles gaseosos.

El exclusivo diseño de mezcla de aire del cabezal de disparo produce un rendimiento estable de rango completo en cámaras de combustión positiva y negativa. Los ajustes del sistema operativo se han minimizado para proporcionar una puesta en marcha y un rendimiento operativo sin problemas.

El Modelo CGO proporciona una combustión eficiente sin la ayuda de dispositivos refractarios u otros dispositivos costosos. Las características opcionales incluyen la premezcla y los cabezales de encendido de baja presión de gas para configuraciones de cámara de combustión de tamaño limitado o condiciones de baja presión de gas.

El diseño modular produce una mayor flexibilidad para una amplia gama de características opcionales. Todos los sistemas de combustión empacados de POWER FLAME se prueban en fábrica para garantizar una instalación y puesta en marcha rentables.

MODELOS
C3-G-25, C5-G-30, C4-OA, C2-GO-20, C4-G-30, C7-G-30

FUEL
GAS
LIGHT OIL
CAPACITY
98,000- 19,100,000 BTU/HR.

TIPO C MAX

DESCRIPCION
POWER FLAME se complace en presentar la última incorporación a su versátil línea de quemadores de tiro forzado de alta capacidad. El quemador CMAX ofrece tecnología de vanguardia para una máxima eficiencia de combustión y rendimiento operativo cuando se disparan todos los tipos de aceites ligeros y combustibles gaseosos.

Diseñado específicamente para las calderas de tubo de fuego de hoy, el quemador CMAX utiliza un diseño único de cabeza de disparo que proporciona una combustión estable en un amplio rango de reducción (10: 1 en gas y 8: 1 en aceite atomizado con aire).

Disponibles en tamaños múltiples (CM9 a CM14), los quemadores tienen una clasificación mínima de 1,260 MBH y una clasificación máxima de 92,400 MBH (2200 BHP). Disponible en una versión baja en NOx que utiliza recirculación de gases de combustión inducida, el quemador proporciona emisiones mínimas en gas o petróleo. La puerta de fácil acceso en el tubo de voladura permite un mantenimiento conveniente de los componentes del cabezal de disparo sin alterar la tubería de combustible o las conexiones eléctricas.

La conexión del colector de gas en la parte inferior o superior facilita las configuraciones de la izquierda o la derecha. Nuestro concepto de diseño modular produce una mayor flexibilidad para una amplia gama de características opcionales.

MODELO
HIGH TURNDOWN FORCED DRAFT BURNERS
FUEL
GAS
LIGHT OIL HEAVY OIL

CAPACITY
1,260,000 – 92,400,000 BTU/HR.

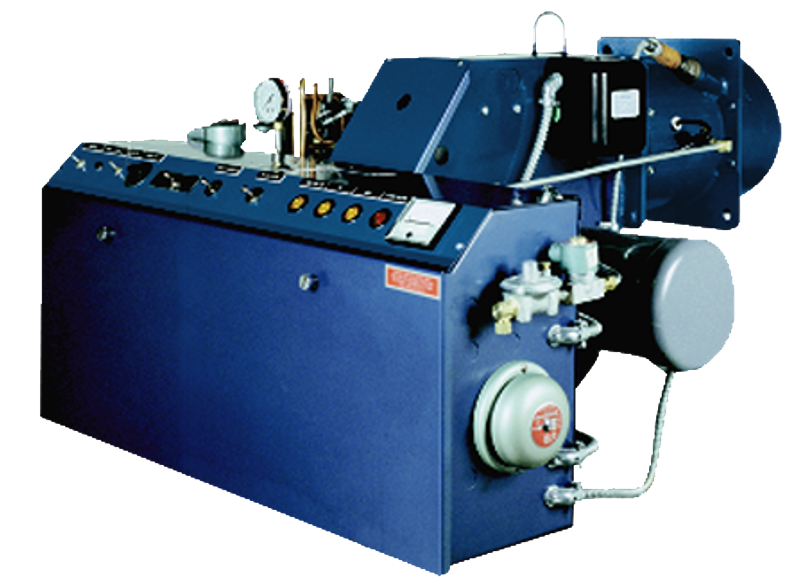

TIPO HAC

DESCRIPCION
El versátil quemador de tiro forzado con gas pesado / gas pesado de POWER FLAME Sistema de atomización de aire de baja presión para el combustible de combustible multipuerto del n. ° 2 al n ° 6 y la exclusiva envoltura de aire del POWER FLAME aseguran la máxima estabilidad para la combustión de gas.

No se requiere aminorar la garganta refractaria del quemador  en la  Abertura circular, no hay un corte especial de la placa frontal del horno Combustión igualmente eficiente en tiro positivo o negativo del Equipo estándar Panel de control con tres luces e interruptores de control 3450 RPM Motor y enjaulado junto con el motor soplador  de operación de modulación completa, todos los combustibles Ensamblaje piloto de gas / eléctrico con transformador de encendido, válvula solenoide y grifo piloto Reguladores de presión de gas piloto y principal (entrada n. ° 1 máx.) Interruptores de prueba de aire de combustión y atomización

1) El modelo HACR (configuración invertida) transporta las mismas velocidades de disparo y otros datos que el modelo HAC.

(2) Las capacidades de los quemadores se basan en el uso de 1000 BTU / CU Ft., 0.6 de gas natural de gravedad específica, 150.000 BTU / GAL # 6 de combustible

Aceite, 145,000 BTU / GAL # 4 fuel oil, y 140,000 BTU / GAL # 2 fuel oil a 2,000 pies. Elevación.

(3) En la entrada a la llave de cierre principal (manual) para obtener una calificación certificada PFI de +0.5 «w.c.
